Austausch des Druckkopfs

Wenn sich die Druckqualität auch nach Wartungsmaßnahmen wie beispielsweise einer Reinigung nicht verbessert hat, tauschen Sie den Druckkopf aus.

Austauschen der Tintenbehälter

Befolgen Sie beim Austauschen eines Druckkopfs die nachfolgenden Anweisungen.

Film ansehen

Wichtig

  • Berühren Sie niemals die elektrischen Kontakte (A) oder die Druckkopfdüse (B) eines Druckkopfs. Der Drucker druckt unter Umständen nicht ordnungsgemäß, wenn Sie diese Komponenten berühren.

  • Tauschen Sie einen Druckkopf sofort aus. Stellen Sie sicher, dass im Drucker stets ein Druckkopf eingesetzt ist.

  1. Überprüfen Sie, ob der Drucker eingeschaltet ist.

  2. Wählen Sie (Einrichten) im Bildschirm HOME aus.

    Der Einrichtungsmenü-Bildschirm wird angezeigt.

  3. Wählen Sie Wartung (Maintenance) aus.

    Der Bildschirm Wartung (Maintenance) wird angezeigt.

  4. Wählen Sie Druckkopfaustausch (Head Replacement) aus.

    Der Bestätigungsbildschirm wird angezeigt.

  5. Prüfen Sie den Tintenstand und wählen Sie dann Ja (Yes) aus.

  6. Öffnen Sie das Scan-Modul/die Abdeckung (C).

    Der Druckkopfhalter (D) bewegt sich.

    Vorsicht

    • Halten Sie den Druckkopfhalter nicht fest, um ihn gewaltsam anzuhalten oder zu bewegen, während der Druckkopfhalter arbeitet. Berühren Sie den Druckkopfhalter erst, nachdem er vollständig zum Stillstand gekommen ist.

    Wichtig

    • Wenn der Druckkopf und/oder der Druckerinnenraum durch Tinte verschmutzt wird, wischen Sie die Ablagerungen vor dem Einsetzen mit einem weichen, mit Wasser befeuchteten Tuch ab. Achten Sie beim Austauschen des Druckkopfs darauf, dass keine Tinte auf Ihre Kleidung oder andere Objekte spritzt.

    • Vermeiden Sie jede Berührung der Metallteile oder der anderen Komponenten im Innern des Druckers.

  7. Entfernen Sie den Druckkopf.

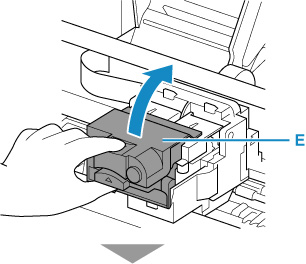

    1. Drücken Sie die Riegel zusammen und öffnen Sie die Verriegelung für den Druckkopf (E).

    2. Ziehen Sie den Druckkopf (F), und bewegen Sie ihn vorsichtig in Ihre Richtung.

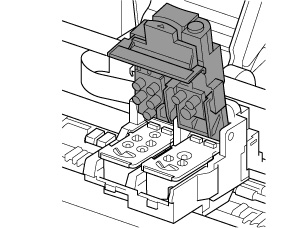

    3. Nehmen Sie den Druckkopf heraus.

    Wichtig

    • Gehen Sie sorgsam mit dem Druckkopf um, um Verschmutzungen von Kleidung und Umgebung zu vermeiden.

  8. Bereiten Sie einen neuen Druckkopf vor.

    1. Nehmen Sie einen neuen Druckkopf aus der Verpackung, und ziehen Sie das Etikett (G) vorsichtig ab.

      Setzen Sie den Druckkopf C (Farbe) in den linken Druckkopfhalter und den Druckkopf B (Schwarz) in den rechten Druckkopfhalter ein. Überprüfen Sie das Etikett und setzen Sie die Druckköpfe richtig ein.

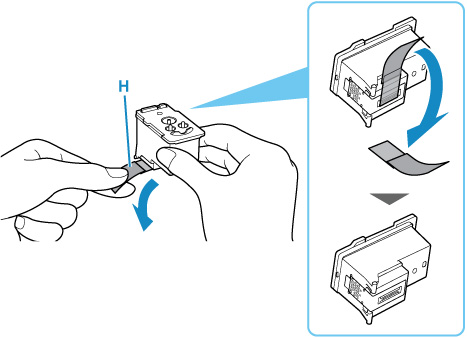

    2. Entfernen Sie die Schutzfolie (H) vorsichtig.

    Wichtig

    • Berühren Sie niemals die elektrischen Kontakte oder die Druckkopfdüse eines Druckkopfs. Der Drucker druckt unter Umständen nicht ordnungsgemäß, wenn Sie diese Komponenten berühren.

  9. Setzen Sie den Druckkopf ein.

    1. Setzen Sie einen neuen Druckkopf in den Druckkopfhalter ein.

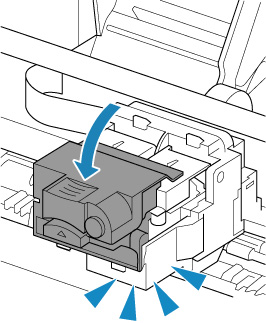

    2. Schließen Sie die Verriegelung für den Druckkopf, um den Druckkopf zu fixieren.

      Drücken Sie die Verriegelung für den Druckkopf nach unten, bis sie einrastet.

  10. Schließen Sie das/die Scan-Modul/Abdeckung.

    Um das Scan-Modul/die Abdeckung zu schließen, heben Sie es/sie leicht an, und senken Sie es/sie dann wieder vorsichtig.

Hinweis
